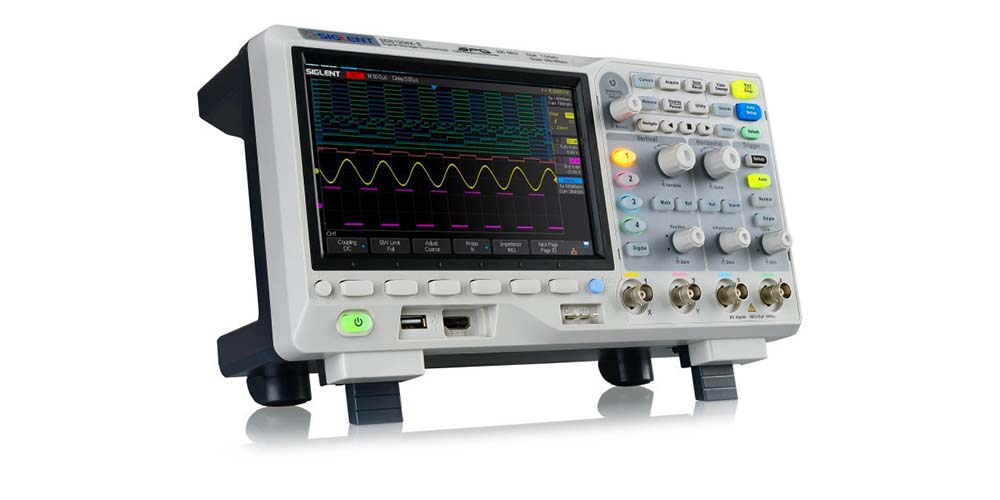

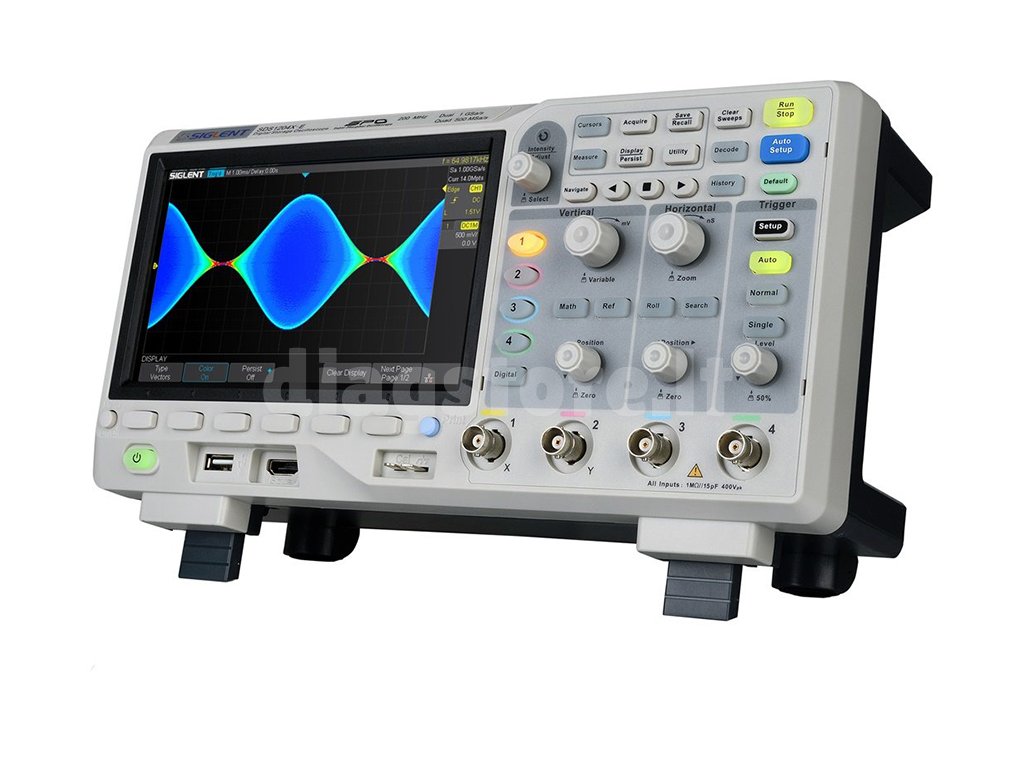

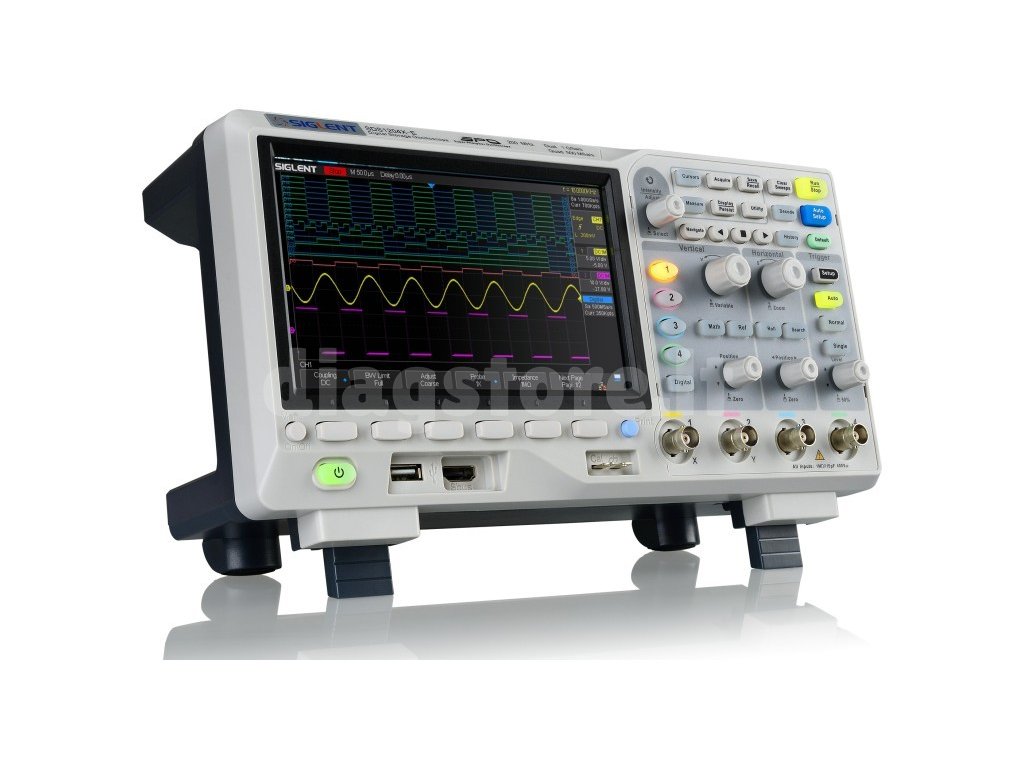

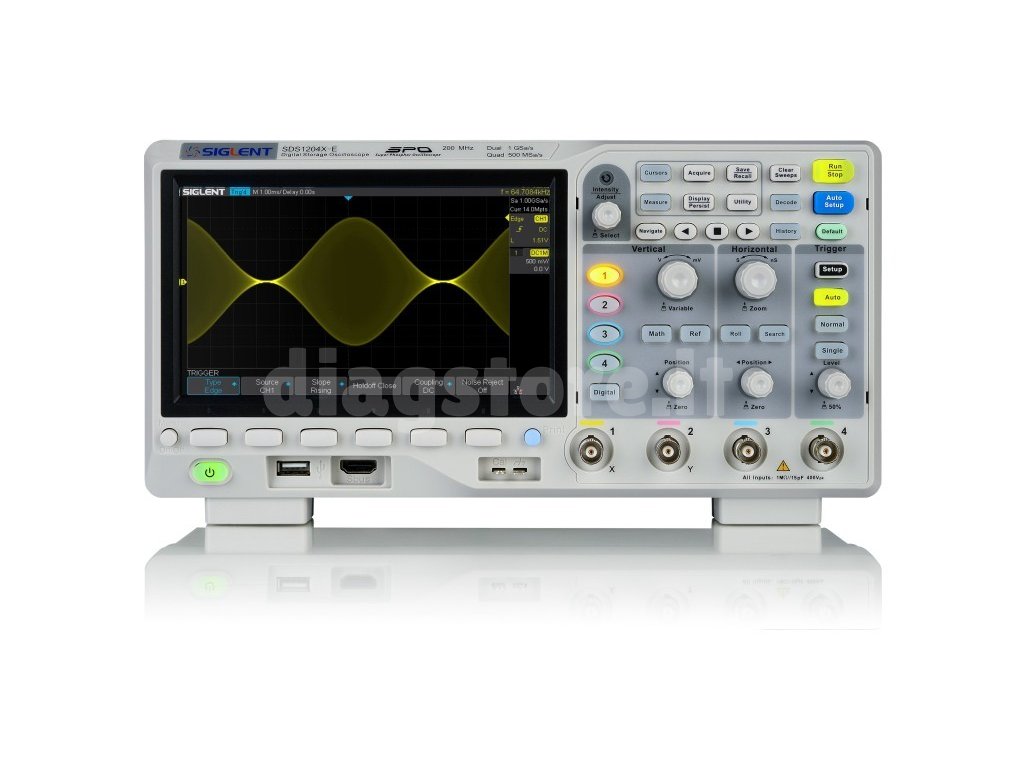

Siglent SDS1104X-E 4 kanalų osciloskopas
Code: 1215Product detailed description
Tai keturių kanalų modelis iš "SDS1100X-E" serijos, kuris gali vienu metu matuoti iki dviejų kanalų. Zondas turi dvi ADC, todėl gali matuoti dviem kanalais vienu metu neprarasdamas diskretizavimo dažnio. Jei visi kanalai yra aktyvūs, zondas vis tiek turi 500MS/s kiekvienam kanalui. Atnaujinus programinę įrangą, pridėta "duomenų registravimo" funkcija, leidžianti matuoti ir registruoti mėginius iki 1 kSa/s greičiu kelias valandas vienu metu arba kelias dienas. Šis modelis pasižymi iki 100 MHz pralaidumu ir 14 Mps dviem aktyviais kanalais arba 7 Mps keturiais aktyviais kanalais.
Super Phospor
Tame oscilografe įdiegta "Super Phospor" technologija, kuri užtikrina didelį signalo aiškumą ir labai mažą triukšmą. Pagal šią technologiją vienai atšakai reikia tik 500 µV. Ši technologija taip pat apima nuolatinį signalo perdavimą nepriklausomai nuo procesoriaus ar ekrano, todėl galima aptikti klaidas, kurių įprastame diapazone nematyti. Standartinėje įrangoje taip pat yra zondas, kuriuo galima dekoduoti l2C, SPI, UART, UART, RS232, CAN ir LIN diapazono signalus.
Vartojamieji priedai
Šiam modeliui galima užsakyti papildomą funkcijų generatorių, kadišplėstumėte diapazoną 25 MHz ir 16 kanalų loginiu analizatoriumi. Šį plėtinį galima bet kada prijungti per USB sąsają.Sondą taip pat galima prijungti prie interneto per naudojant interneto kabelį arba "WiFi" raktą, kurį taip pat galima įsigyti papildomai. Tai leidžia zondą valdyti per žiniatinklio sąsają. Žiūroną taip pat galima valdyti naudojant SCPI komandas. Norėdami gauti individualų pasiūlymą, susisiekite su mumis.
<
Specifikacijos
| Šviesos plotis | 100 MHz |
| Kanalai | 4 |
| Pamokų atmintis | 7 Mpts vienam kanalui (kai naudojami 4 kanalai) 14 Mpts vienam kanalui (kai naudojami 2 kanalai) |
| Vertikali skalė | 500 µV/div - 10 V/div |
| Horizontali skalė | 1 ns/div - 100 s/div |
| Sondos slopinimas | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2 000X, 5 000X, 5 000X, 10 000X |
| Atnaujinimo dažnis |
100 000 Wfm/s (įprastas), 400 000 Wfm/s (nuoseklusis režimas) |
| Spaudiklių tipai | Krašto, nuolydžio, impulso pločio, lango, atvirkštinio, intervalo, užtemdymo, modelio, vaizdo |

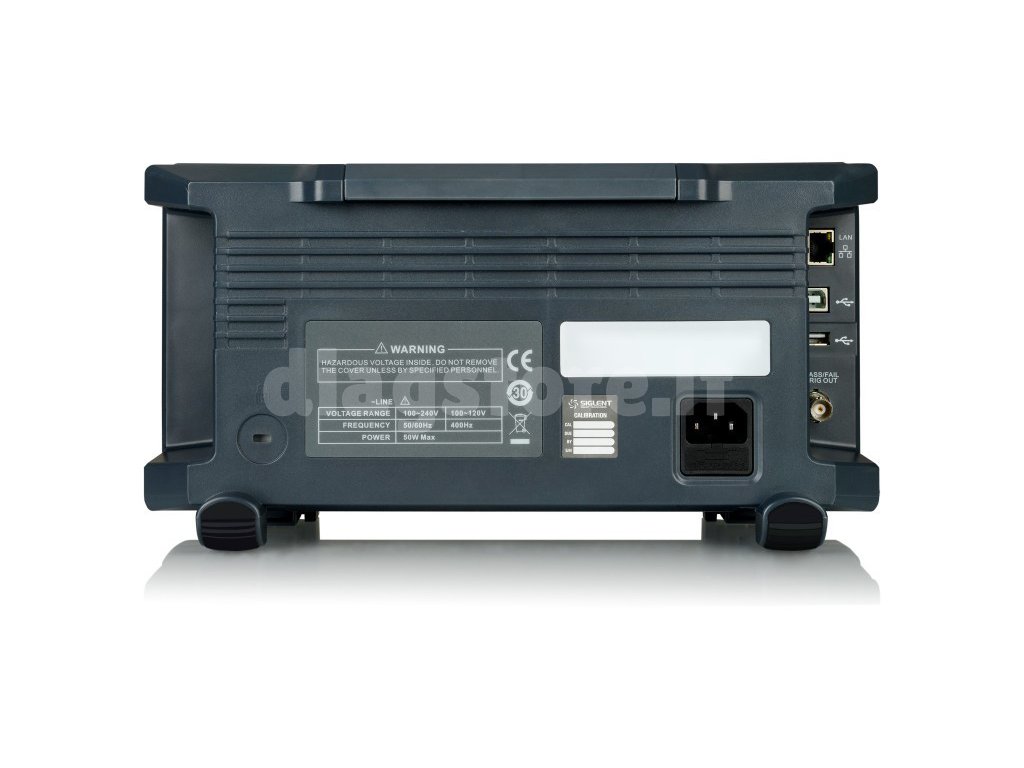

| Sujungimas | USB prievadas, USB įrenginys, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi per raktą |
| Dekodavimo parinktys | IIC, SPI, UART/RS232, CAN, LIN |
| Peržiūrėti | 7" TFT LCD ekranas (800x400) |
| Matmenys | 325 x 176 x 295 mm |
| Svoris | 2,5 kg (3,5 kg su dėžute) | .
Pakuotės turinys
- Siglent SDS1104X-E osciloskopas
- USB kabelis
- 4 pasyvūs zondai
- sertifikatas
- maitinimo laidas
- vadovas
Additional parameters
| Category: | Oscilloscopes |
|---|---|
| EAN: | 0722295836606 |
