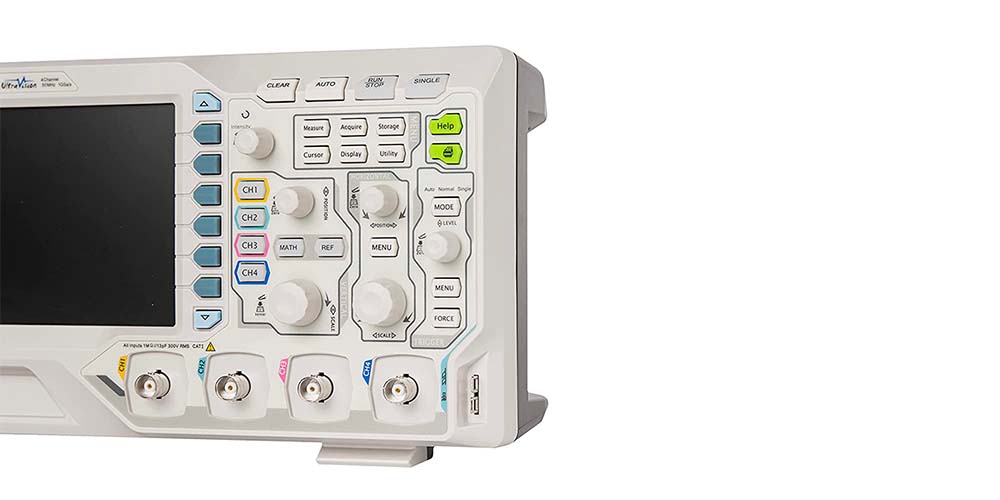

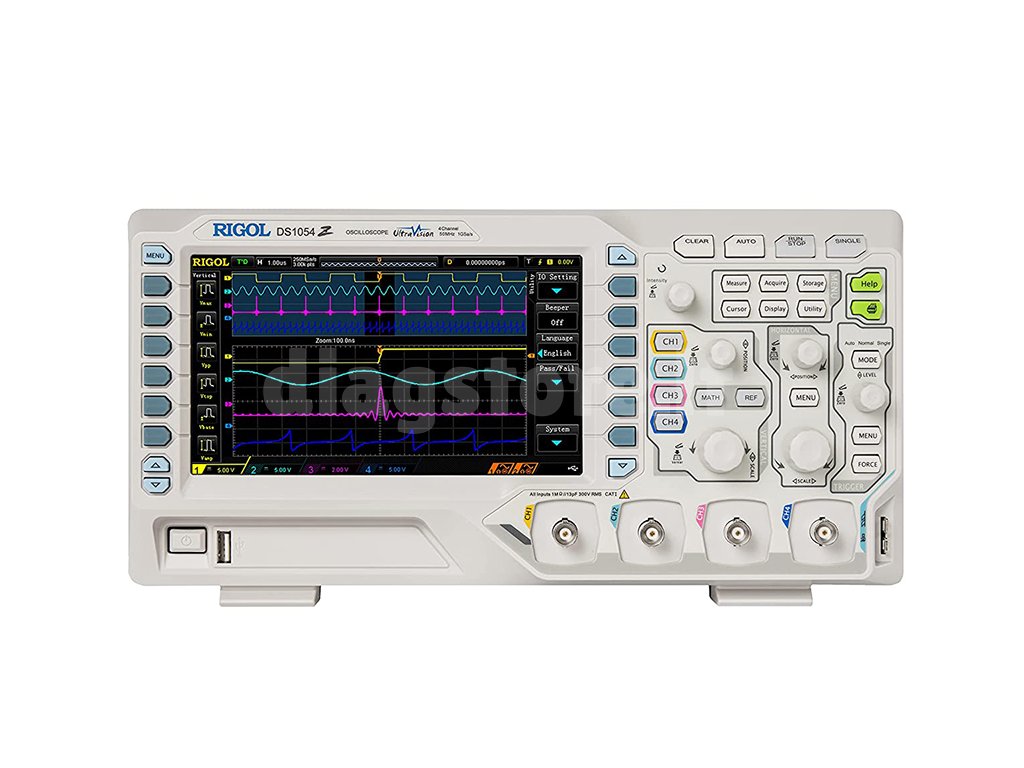

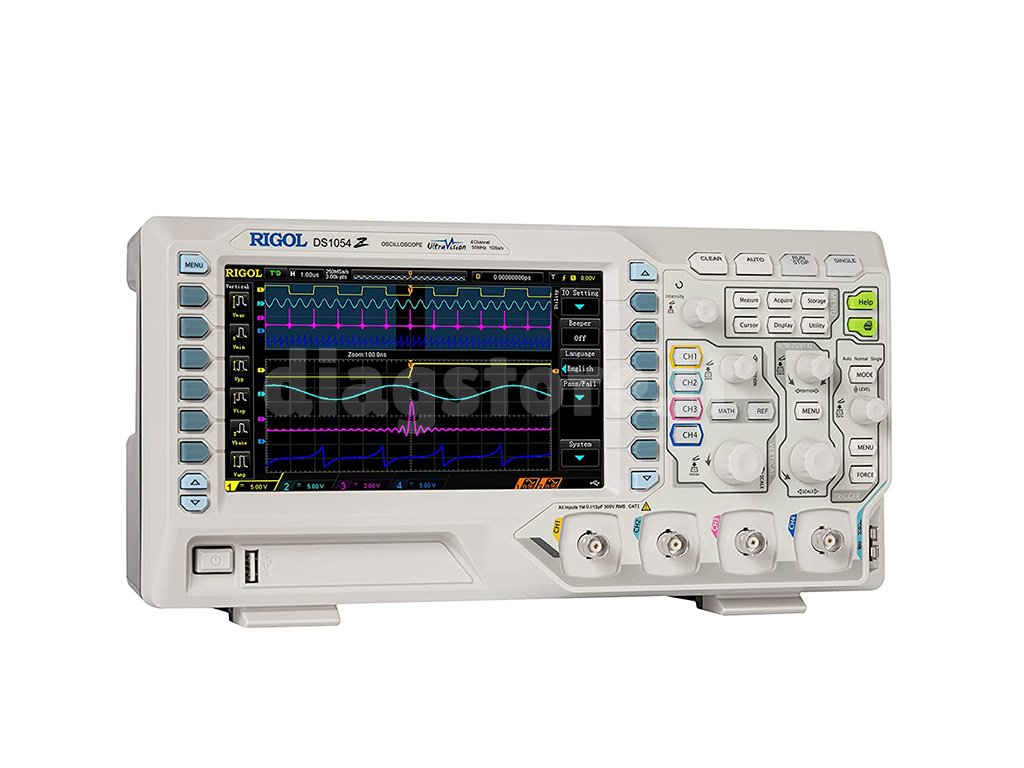

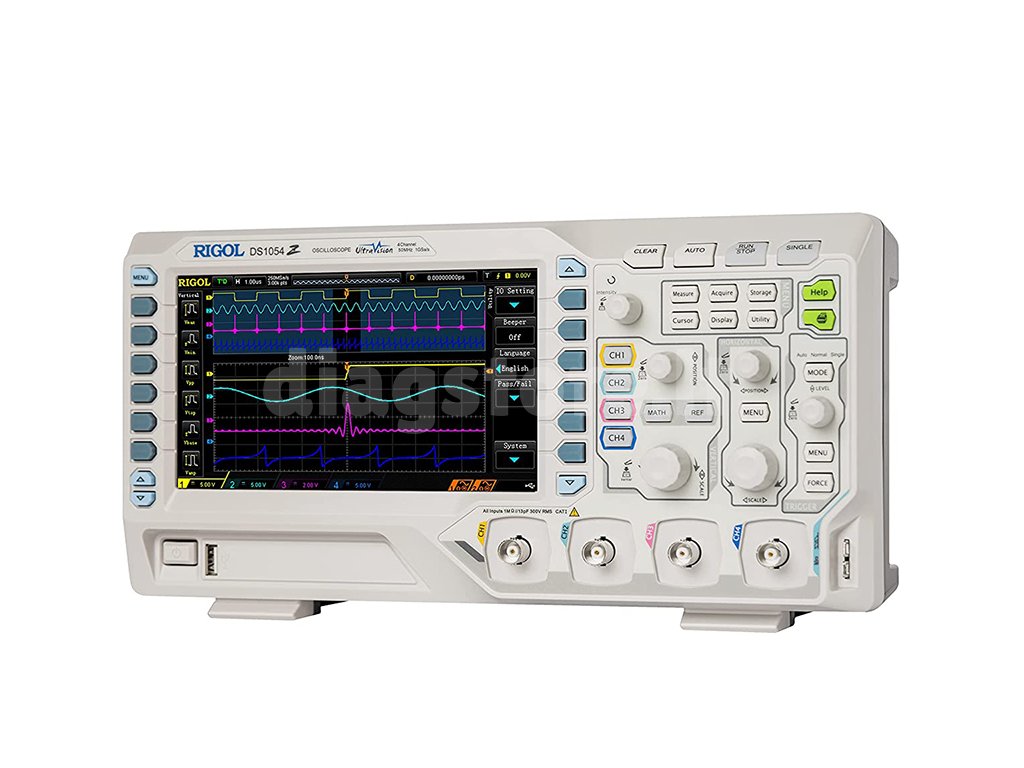

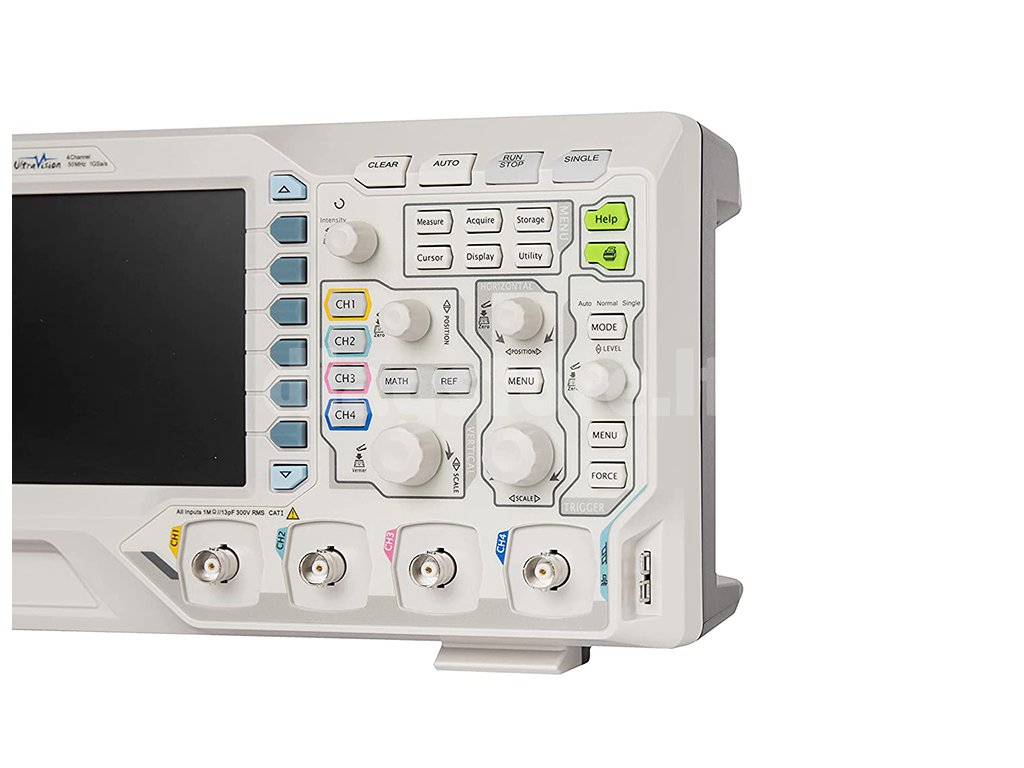

Rigol DS1054Z 4 kanalų osciloskopas
Code: 1218Product detailed description
"Rigol DS1054Z" - tai 4 kanalų osciloskopas su 1GS/s diskretizavimo dažniu ir 12 milijonų taškų atmintimi. Naudojant atnaujinimo dažnį 30000 wfm/s, galima greitai išanalizuoti signalą ir surasti bet kokias problemas, kurių gali būti signale. Modelio pralaidumas dalijamas iš aktyviųjų kanalų skaičiaus, 250 MS/s (4 aktyvūs kanalai), 500 MS/s (2 aktyvūs kanalai), 1GS/s (1 aktyvus kanalas). Šio prietaiso atmintis yra 24Mpts, padalinta tarp keturių kanalų. Prietaisas turi USB sąsają, skirtą duomenims perkelti į kompiuterį arba atminties kortelę.
<
"Ultra Vision" technologija
Ultra vision technologija rodo persidengiančius signalus, priklausomai nuo jų intensyvumo, ir užtikrina atminties gylį iki 24Mpts, kad būtų galima išsamiai atvaizduoti signalus.
Specifikacijos
| Apimtis | 24 Mpts (padalijus iš kanalų skaičiaus). |
| Sampling rate | 250 MS/s (4 aktyvūs kanalai) 500 MS/s (2 aktyvūs kanalai) 1 GS/s (1 aktyvus kanalas) |
| Peržiūra | 7" TFT, 800x480 taškų, 160 000 spalvų |
| Įėjimo varža | 1 MΩ |
| Kanalų skaičius | 4 |
| Horizontali skalė (įvestis) | 5 ns/div - 50s/div |
| Vertikalusis jautrumas (įvestis) | 1 mV/div - 10 V/div |
| A/D keitiklis | Rezoliucija 8 bitai |
| Maksimali įtampa | CAT I 300 Vrms, CAT II 100 Vrms, pereinamoji viršįtampis 100Vpk |
| Įjungimo laikas | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Sondų palaikymas | 0,1x - 1000x |
| Išmatuota triukšmo vertė | 1 mVpp (esant 100 ms, 1mV/div, įrašymo trukmė: 3Mpts) |

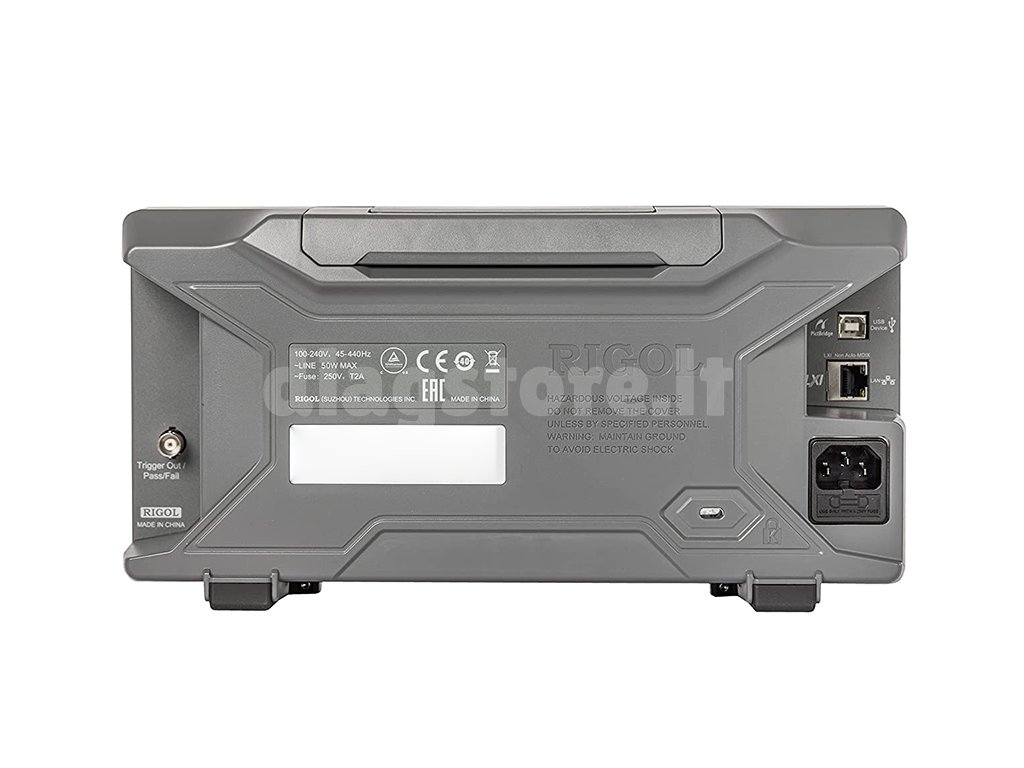

| Sujungimas | USB 2.0 A tipo, USB 2.0 B tipo, LAN |
| Svoris (be dėžutės) | 3,2 kg |
| Matmenys | 313 x 161 x 122 mm |
<
Pakuotės turinys
- Siglent Rigol DS1054Z osciloskopas
- 4 1x/10x pasyvūs zondai (150 MHz, tipas RP2200)
- USB kabelis
- maitinimo kabelis
- vadovas
Additional parameters
| Category: | Oscilloscopes |
|---|---|
| EAN: | 4016139006819 |
