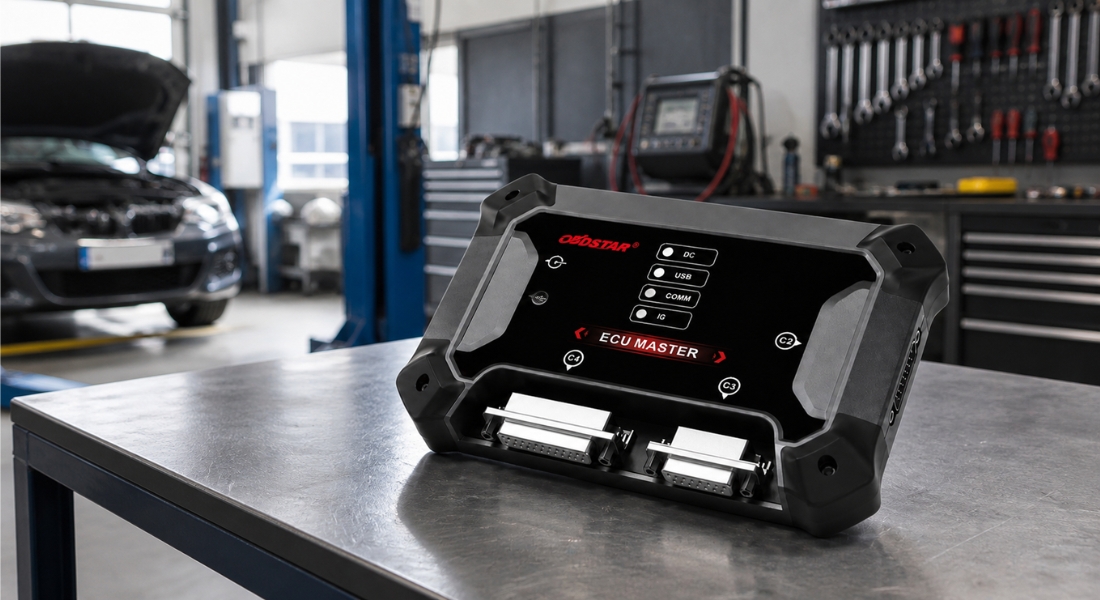

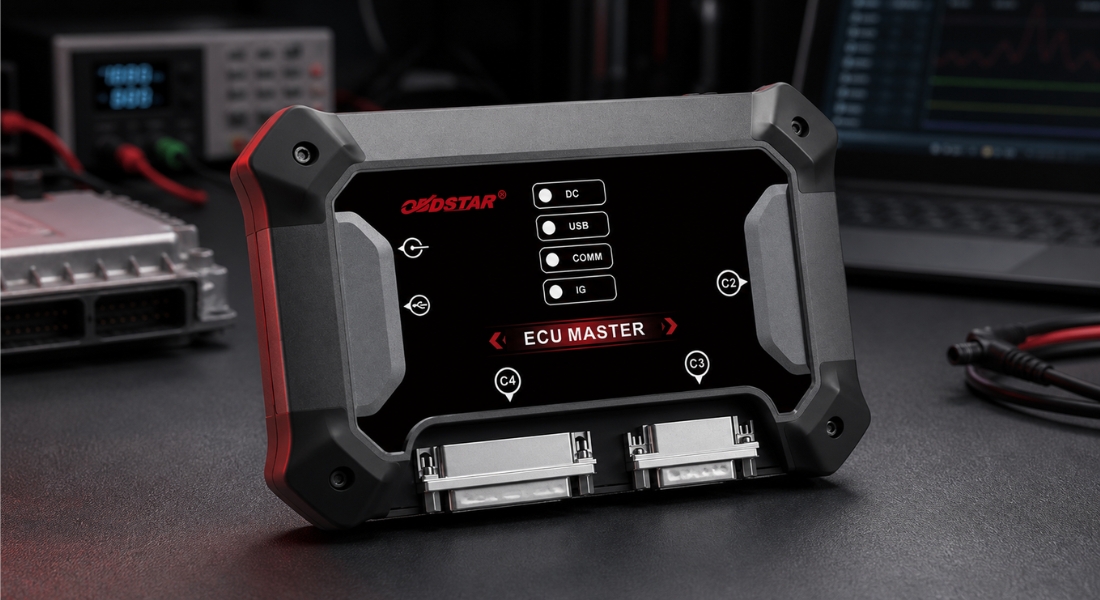

OBDStar Ecu Master

Product detailed description

OBDSTAR ECU MASTER yra profesionalus programatorius, skirtas dirbti su lengvųjų automobilių ir elektromobilių valdymo blokais. Priklausomai nuo pasirinktos versijos, jis leidžia skaityti, įrašyti, daryti atsargines kopijas ir klonuoti valdymo blokų duomenis arba atkurti palaikomas SRS ir oro pagalvių modulius po avarijos. Įrenginys palaiko pagrindinius ryšio būdus, naudojamus programuojant automobilių valdymo blokus, įskaitant OBD, BENCH, BOOT, JTAG ir BDM režimus. Programinė įranga skirta kompiuteriams su Windows 10 ar naujesne operacine sistema. ECU MASTER programinė įranga pateikia įspėjimus apie netinkamą veiksmų seką, kurie padeda sumažinti klaidų riziką jungiant ir programuojant valdymo bloką. Palaikomiems ECU ir oro pagalvių moduliams siūlomi specializuoti kabeliai, leidžiantys prijungti įrenginį tiesiogiai, be rankinio atskirų kontaktų sujungimo. Įrenginys prie kompiuterio prijungiamas USB kabeliu. Toliau operacijos atliekamos naudojant patogią OBDSTAR ECU MASTER programą.

Konkrečios įrenginio funkcijos priklauso nuo užsakymo metu pasirinktos versijos. Palaikomi blokai gali skirtis priklausomai nuo markės, modelio, pagaminimo metų, bloko žymėjimo ir dabartinės programinės įrangos versijos.

Galimos versijos

OBDSTAR ECU MASTER siūlomas su dviem atskirais programinės įrangos variantais. Prieš užsakydami pasirinkite variantą, atitinkantį pageidaujamą naudojimo būdą:

• Variantas A – Passenger Car ECU: lengvųjų ir elektrinių automobilių valdymo blokų programavimas ir klonavimas
• Variantas D – Crash Reset: palaikomų SRS ir oro pagalvių modulių atstatymas po avarijos

Kiekvienas variantas apima skirtingą programinės įrangos paketą. Todėl prietaiso funkcijos atitinka užsakymo metu pasirinktą variantą.

Variantas A

A variantas – Passenger Car ECU skirtas lengvųjų automobilių ir tam tikrų elektrinių transporto priemonių valdymo blokų programavimui. Jis palaiko darbą su variklio valdymo blokais (ECM), transmisijos valdymo blokais (TCM), kėbulo valdymo blokais (BCM), o suderinamose elektrinėse transporto priemonėse – taip pat su akumuliatorių ir valdymo blokais (BMS bei VCU).

Pagrindinės A varianto funkcijos

• valdymo blokų duomenų skaitymas ir įrašymas
• ECU, TCM ir BCM klonavimas
• Flash ir EEPROM atminties skaitymas ir įrašymas
• duomenų atsarginis kopijavimas ir perdavimas tarp originalaus ir atsarginio bloko
• automatinis CheckSum koregavimas
• VIN skaitymas ir įrašymas
• palaikomų blokų Virgin Reset
• duomenų personalizavimas ir perdavimas
• imobilizatoriaus duomenų konvertavimas ir iššifravimas
• IMMO OFF / ON
• valdymo blokų žemėlapių skaitymas ir įrašymas
• palaikomų ECU atrakinimas ir užrakinimas
• pasirinktų parametrų kalibravimas
• kilometražo skaitiklio ir eksploatacijos laiko kalibravimas palaikomose sistemose

Palaikomi lengvųjų automobilių valdymo blokai

A variantas palaiko tūkstančių asmeniniuose automobiliuose naudojamų valdymo blokų skaitymą ir įrašymą. Priklausomai nuo konkretaus ECU tipo, yra prieinamos klonavimo, darbo su VIN, Virgin Reset, duomenų perdavimo, kontrolinės sumos koregavimo, imobilizatoriaus duomenų apdorojimo arba pasirinktų parametrų kalibravimo funkcijos.

Tarp palaikomų sistemų yra, pavyzdžiui, pasirinktos pavarų dėžės Mercedes-Benz FBS3 ir FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai ir Kia, Ford MG1/MD1 variklių valdymo blokai, Volkswagen koncerno sistemos bei Bosch, Continental, Delphi, Denso, Siemens ar Magneti Marelli gamintojų valdikliai.

Elektrinių transporto priemonių palaikymas

A variantas taip pat apima pasirinktus BMS ir VCU įrenginius, naudojamus elektrinėse transporto priemonėse. Priklausomai nuo konkrečios sistemos, įrenginys gali palaikyti duomenų skaitymą ir įrašymą, klonavimą arba duomenų perdavimą tarp originalaus ir atsarginio įrenginio.

Tarp palaikomų programų yra atrinktos sistemos, naudojamos, pavyzdžiui, Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC ir BYD markių automobiliuose.

D variantas

D variantas – Crash Reset skirtas specialistams, užsiimantiems SRS ir oro pagalvių modulių remontu. Suderinamuose moduluose jis leidžia nuskaityti reikiamus duomenis, ištrinti išsaugotus avarijos įrašus ir atkurti modulį po saugos sistemos suveikimo.

Pagrindinės D varianto funkcijos

• SRS ir oro pagalvių modulių duomenų nuskaitymas
• avarijos duomenų išvalymas po avarijos
• pataisytų duomenų įrašymas atgal į palaikomą modulį
• pasirinktų oro pagalvių modulių atkūrimas
• darbas naudojant palaikomus režimus: BENCH, BOOT, JTAG arba BDM
• automatinės darbo procedūros palaikomiems moduliams
• informacija, reikalinga tinkamam modulio prijungimui
• įspėjimai apie neteisingą darbo procedūrą

Crash Reset funkcijos prieinamumas priklauso nuo konkretaus gamintojo, oro pagalvės modulio modelio, naudojamo procesoriaus ir dabartinės programinės įrangos versijos. Prieš pradedant remontą, rekomenduojame patikrinti atitinkamą modulį dabartiniame palaikomų modulių sąraše.

Palaikomi prisijungimo režimai

• OBD – ryšys ir programavimas per automobilio diagnostinę jungtį
• BENCH – darbas su išmontuotu moduliu, jo neatidarant
• BOOT – tiesioginis įrenginio duomenų skaitymas ir rašymas aptarnavimo režimu
• JTAG / BDM – darbas su pasirinktomis procesorių ir atminties moduliais per tiesioginį ryšį

Palaikomi ryšio protokolai

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• kiti protokolai, priklausomai nuo valdymo bloko tipo

Programinės įrangos atnaujinimai

Užregistravę ir aktyvavę įrenginį, gausite nemokamus atnaujinimus 1 metams. Pasibaigus šiam laikotarpiui, tolesnis prenumeratos pratęsimas nėra privalomas. Gamintojo teigimu, jau atsisiųstos programinės įrangos funkcijos ir toliau veiks, tačiau be prenumeratos pratęsimo nebus galima atsisiųsti naujų atnaujinimų ir aprėpties išplėtimų.

Techniniai parametrai

• Operacinė sistema: Windows 10 ir naujesnės versijos
• Darbinė temperatūra: nuo -10 °C iki 55 °C
• Laikymo temperatūra: nuo -20 °C iki 70 °C
• Matmenys: 176 × 115 × 31 mm

Pakuotės turinys

• OBDStar Ecu Master
• programinės įrangos licencija
• maitinimo adapteris
• pagrindinis kabelis
• USB kabelis
• BENCH kabelis
• jungiamųjų kabelių rinkinys Jumper Wire
• 3-in-1 Jumper prailginimo jungiamasis kabelis
• daugiafunkcinė duomenų skaitymo ir rašymo plokštė C4-01
• adapteris C4-10
• kabelis W004
• kabelis W005
• kabelis W006
• naudojimo instrukcija
