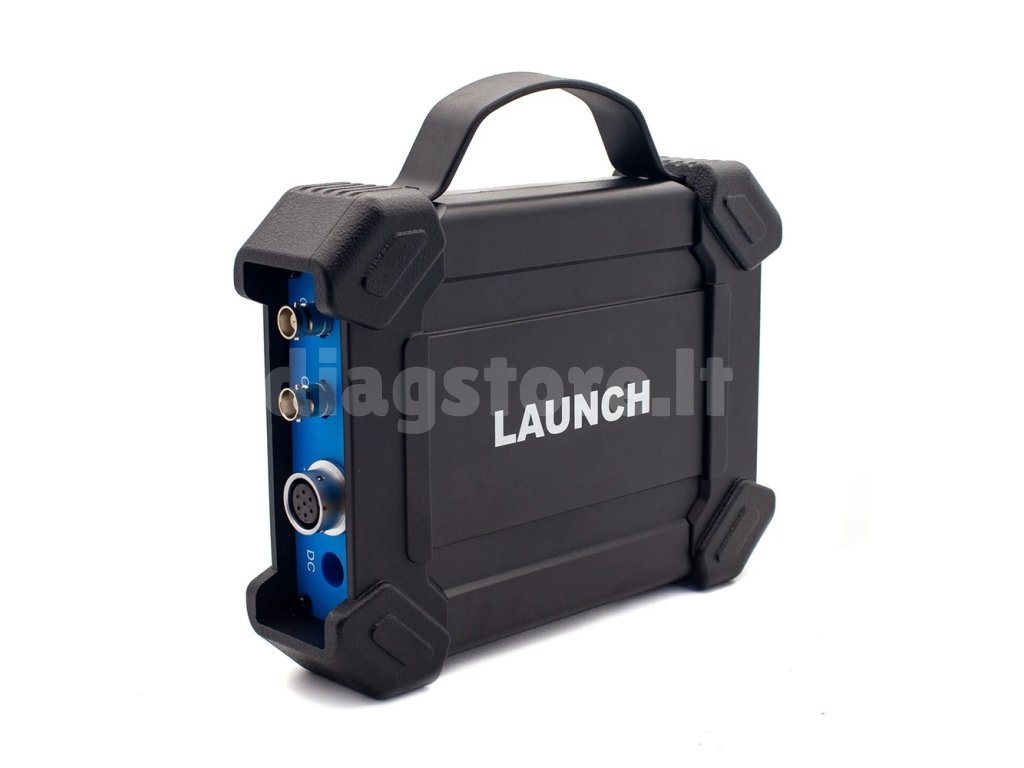

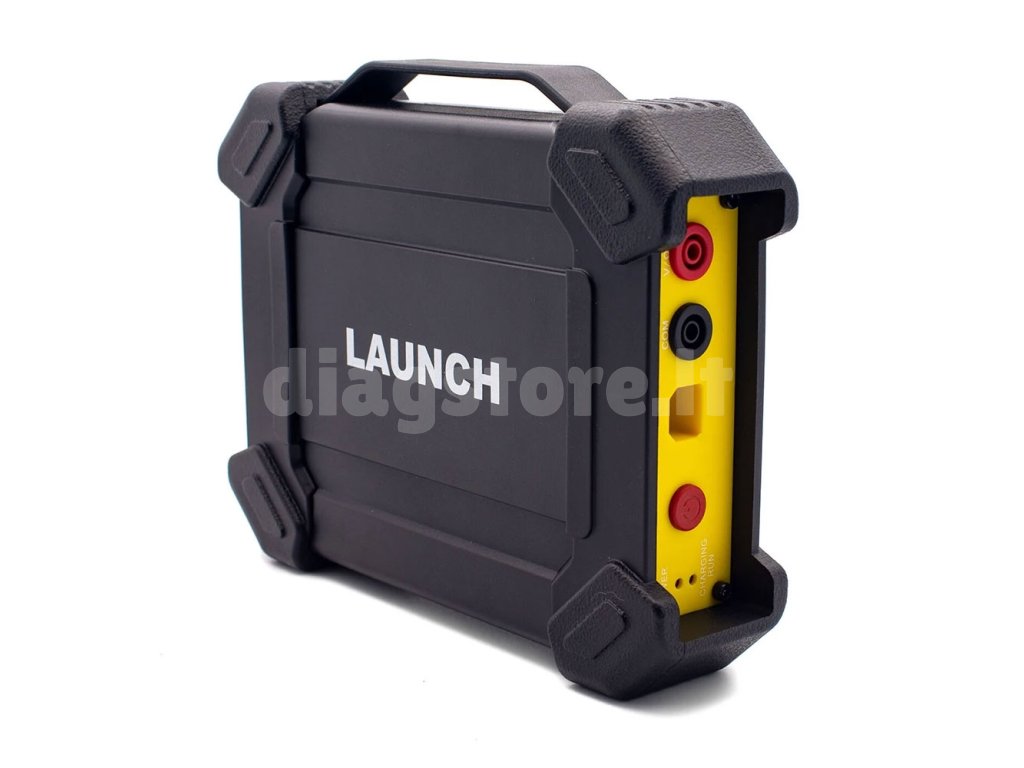

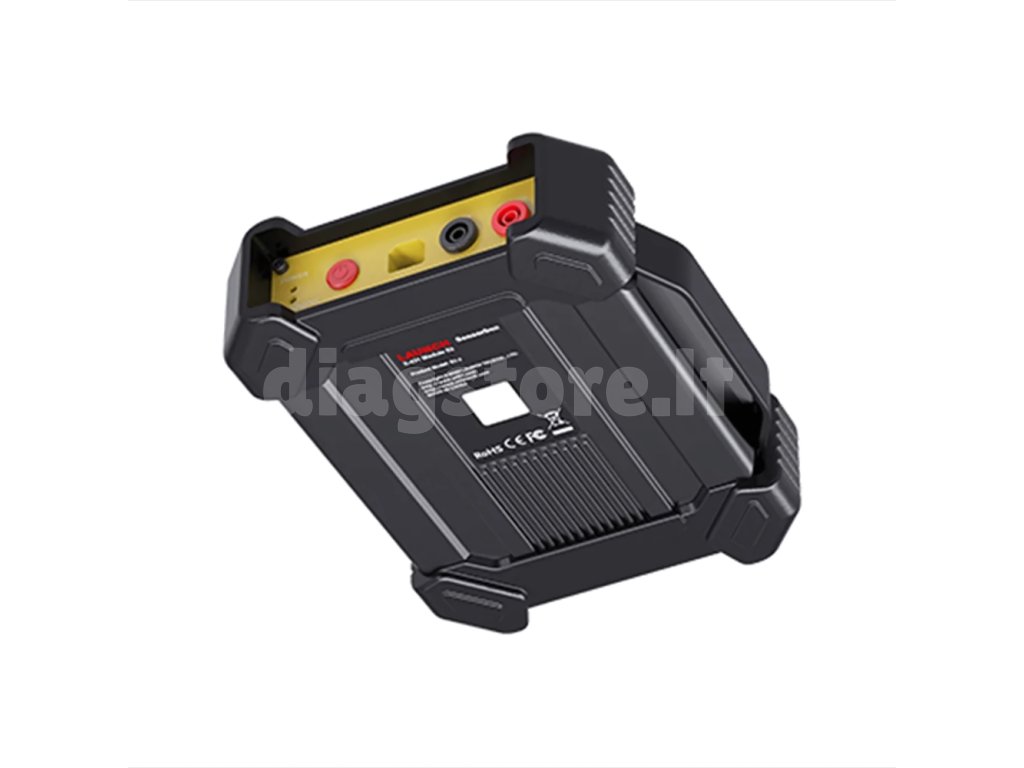

Launch S2-2 jutiklio dėžutę

Product detailed description

"Launch S2-2 Sensor Box" - tai modulis, specialiai sukurtas daugumai transporto priemonės jutiklių gedimų diagnozuoti, testuoti ir imituoti. Jo pagalba naudotojai gali lengvai ir greitai diagnozuoti ir imituoti jutiklį, kad greitai pašalintų valdymo bloko gedimus. Įrenginys taip pat palaiko multimetro funkcijas. Naudodamiesi šia funkcija, naudotojai gali tikrinti įtampą, varžą ir talpą. Modulio negalima naudoti atskirai, jis turi būti naudojamas kartu su "Launch" diagnostikos įrankiais, kurie yra suderinami su šiuo moduliu, pavyzdžiui, CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Pagrindinės funkcijos

• Patikrinkite, ar veikia pats ECU
.
• Palaiko pažangos duomenų įvedimą rankiniu būdu.
• Simuliuoti jutiklių veikimo būklę nekeičiant dalių
• Simuliuoti kai kurias specialias jutiklių darbo sąlygas nekeičiant dalių
• Galima naudoti kaip multimetrą varžai, kintamosios / nuolatinės srovės įtampai, talpai, dažniui ir impulsiniams signalams matuoti ir t. t.
• Vienu spustelėjimu įeinate į intuityvųjį jutiklio, pavaros, apibrėžtos / nubrėžtos bangos formos, laiko bangos formos, multimetro, sistemos nustatymų meniu
• Frequency measurement (dažnio matavimas)

Judiklis

Prietaisas turi funkciją "Jutiklis", kuri skirta matavimui ir laiko matavimui. Ji naudojama imituoti automobilio elektroninės valdymo sistemos įvesties signalus, o automobilio kompiuteris pagal šiuos parametrus reguliuoja variklio darbo sąlygas.

Akcijos nuoroda

Ji naudojama imituoti automobilio elektroninės valdymo sistemos išvesties valdymo signalą, kad būtų galima įvertinti automobilio pavarų darbo sąlygas.

Multimetras

Atsižvelgdami į šią funkciją, naudotojai gali tikrinti įtampą, varžą ir talpą.

Parametrai

• Vilnius: Galima rinktis iš 9 bangų formų: tiesioginė sinusoidė, atgalinė sinusoidė, tiesioginė kvadratinė banga, atgalinė kvadratinė banga, vidutinė įtampa, tiesi linija, aukštos / žemos įtampos tiesi linija, trikampio banga ir trapecijos formos banga.
• Frequency: Nustatykite pasirinktos bangos formos dažnį.
• Amplitudė: Nustatykite pasirinktos bangos formos amplitudę.
• Offset (poslinkis): Nustatykite pasirinktos bangos formos poslinkį.
• Fazė: Nustatykite pasirinktos bangos formos fazę.
• Duty cycle: Nustatykite pasirinktos bangos formos darbo ciklą.
• Signalo sinchronizavimas: Gali priversti CH1 ir CH2 perduoti signalus vienu metu.

Rankinis atvaizdavimas

• Iš viso kadrų skaičius: 1-3 (pasirinktinai). Nurodomas bendras išvesties taškų skaičius
.
• Bendruoju atveju vieną bangos formą sudaro 100 taškų. Reikšmės 1-3 rodo, kad bangos formai sukurti galite pasirinkti 100, 200 arba 300 taškų.
• Rėmelis redaguoti: naudojamas rėmeliui redaguoti: Galite redaguoti vieną rėmelį arba redaguoti visus
.
• Vilnius: Galite pasirinkti iš anksto nustatytą bangos formą ir patalpinti ją rankinio braižymo srityje.
• Frequency (dažnis): Jei norite rodyti bangos ilgį, galite naudoti Frequency (dažnis): vieno kadro dažnis (jei išvedami 3 kadrai, bendras dažnis nustatomas kaip frequency/3).
.
• Amplitudė: Išvesties bangos formos amplitudė
• Shift (poslinkis): Išėjimo bangos formos poslinkis
• Greičio bangos forma: Ši funkcija naudojama variklio (alkūninio veleno + skirstomojo veleno) laiko bangos formai reguliuoti.

Techniniai parametrai

Jusiklio modulis

• Kanalų skaičius: 2
• Tikslumas: 1
• Amplitudės diapazonas: 1: 0 - 20 V
• Maksimali išėjimo srovė: 20 mA
• Iš anksto nustatytas dažnių diapazonas: 0 - 20 kHz
• Kvadratinio signalo impulsų dažnis: 0 - 15 kHz
• Kvadratinės bangos signalo darbo ciklas: 0 - 100 %
.
• Mokėjimas: jutiklio imitatoriaus išvestis/mažiausia srovė 20 mA (išvestis maitinama iš akumuliatoriaus) - elektromagnetinė pavara, uždegimo ritės/išvesties srovė 2A (išorinis maitinimo šaltinis)
.
• USB: B tipo USB2.0 (su įkrovimo ir maitinimo/5V funkcija)
.
• DK įtampos modeliavimo palaikymas
• Fiksuoto dažnio modeliavimo palaikymas
• Palaiko iš anksto nustatytų bangų formų modeliavimą
• Palaiko ranka piešiamų bangų formų modeliavimą
• Signalų generatoriaus sąsaja: 2
• Išorinio maitinimo šaltinio prievadas: 1
.
• Solenoidų sąsaja: 1
"Senolio" jungtis: 1.
• Matuoklio sąsaja: 2
• Darbinė temperatūra: 1,5 °C
• Sandėliavimo temperatūra: -30 °C - 70 °C

Multimetras

• Vienoda įtampa: 0 V - 700 V
• Kintamosios srovės įtampa: 0 V - 700 V
• Atsparumas: 0 Ω - 40 MΩ
• Kapacitacinė talpa: 0 F - 100 µF (maksimali matavimo trukmė 30 s)
.
• Diodas: 0 V - 1,5 V
• Nutrūkstamumo aptikimas: Garsai, mažesni nei 30 Ω

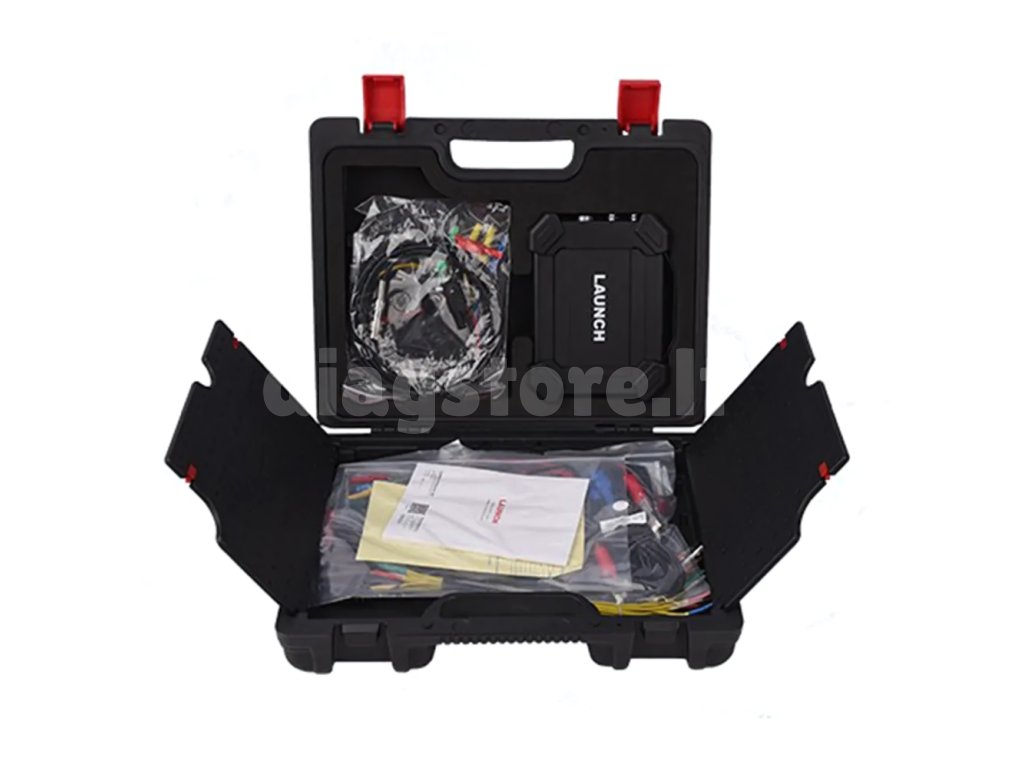

Pakuotės turinys

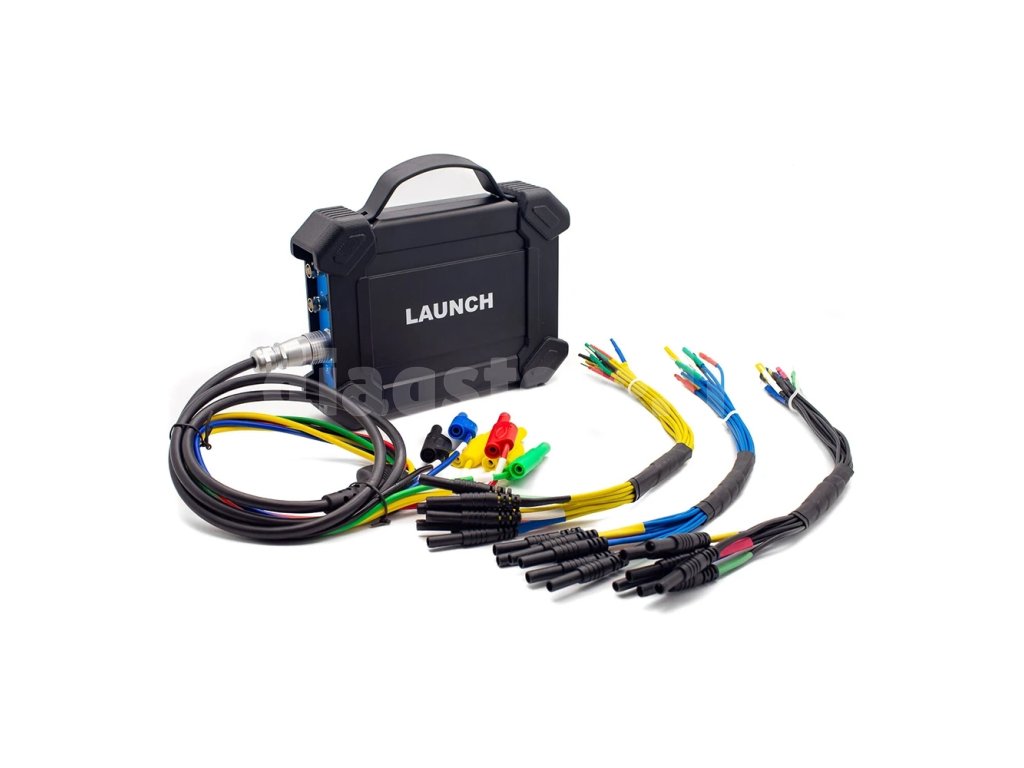

• Launch S2-2
• 2x HT30 matavimo laidai
• 7 kontaktų sąsajos adapterio kabelis
• kabelys su akumuliatoriaus gnybtais
• USB kabelis
• 3x 6 krypčių skirstomasis kabelis
• 2x multimetrinis bandomasis rašiklis (juodas + raudonas)
• užkabinamų zondų rinkinys
• maitinimo adapteris
