Launch O2-2 osciloskopą 4ch
Code: 2598Product detailed description
"Launch O2-2 Scope Box" - tai universalus ir lengvai naudojamas papildomas modulis, kuris gali aptikti aukšto lygio gedimus įvairiuose elektros komponentuose, pvz., jutikliuose, valdikliuose ir grandinėse. Integruodamasis su X-431 serijos nuskaitymo įrankiais per O2-2 programą, jis leidžia parduotuvei ir technikams praplėsti savo nuskaitymo įrankio funkcionalumą.
Suderinamas su daugeliu "Launch" diagnostikos įrankių, pavyzdžiui, X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Pagrindiniai "O2-2 Scope Box" privalumai
- Gali įrašyti ir atkurti didelės skiriamosios gebos bangų formos duomenis, kad juos būtų galima analizuoti ateityje .
- Greitai analizei atlikti galima pasirinkti bangos formos rodymo greitį .
- Iš anksto nustatytų bangos formos signalų biblioteka, integruota atmintis
- Tikrinamų signalų registravimas ir saugojimas vėlesnei analizei ir trikčių šalinimui
- Visų 4 kanalų diagramų signalų automatinis reguliavimas
- Atskiras kiekvieno kanalo įžeminimas, kad būtų sumažinti bandomųjų signalų iškraipymai
- Kokybiškos BNC jungtys
- Komplektinis uždegimo sistemų, jutiklių, jungčių ir kitų priedų adapterių rinkinys
- Įvairūs automobilių bandymai apima grandinių, jutiklių, pavarų, uždegimo bandymus ir dar daugiau
- Prieiga prie 23 automatinių matavimų režimų, kurie rodomi viename ekrane, kad būtų galima lengvai perjungti
- Panaudokite priartinimo / atitolinimo funkciją, kad peržiūrėtumėte tikslias detales
- Galima pritaikyti asmeninius sistemos nustatymus, kuriuos galima išsaugoti kaip konfigūracijos failus ir peržiūrėti .
- Pavyksta padidinti bangos formos matematines operacijas, tokias kaip sudėties, atimties, daugybos ir FFT funkcijos, kad būtų galima atlikti aukšto lygio bangos formos analizę
Parametrai
| Kanalai | 4 |
| Bandwith | 100MHz |
| Kilimo laikas | ≤3,5ns |
| Maksimalus mėginių ėmimo dažnis | 1Gbps |
| Įėjimo varža | 1MΩ±1,5 % |
| Saugojimo gylis | 10M |
| Sempliavimo bitų skaičius | 8 bitų |
| Vertikalusis tikslumas | 3 % |
| Vertikali pavara | 5mV~10V |
| Invertuojanti | Atramos |
| Sujungtas kanalas | Vienoda, kintama srovė |
| Bazinė laiko pavara | 1ns-1ks |
| Bazinis laiko tikslumas | 20ppm |
| Rinkimo režimas | Normalus |
| CANBus dekodavimas | CAN, LIN |
| Trigger Type | Edge, Pulse width |
| Spaudiklio režimas | Normalus, Automatinis ir Vienkartinis SEQ |
| Trigger Coupling | DK, triukšmo atmetimas |
| Matema | Dvigubas bangųFFT |
| Display | YT, Zoom, Roll |
| Roll režimas | 200ms/div - 1000s/div |
| Automatinė konfigūracija | Palaikymas |
| Automatinis matavimas | 23 |
| Kursorius | Horizontalusis žymeklis, Vertikalusis žymeklis |
| Powered by | USB prievadas, DC IN prievadas |
| Duomenų perdavimo būdas | USB |
| Transporto priemonės konfigūracijos parinktys | Schemos, jutiklis, pavaros, uždegimas |
| Darbinė temperatūra | 0 ℃ - 50 ℃ |
| Energijos tiekimo diapazonas | USB: 5V/1A DC: 12V/24V |
| Suderinamumas | Vienas APP gali būti suderinamas su kelių planšetinių kompiuterių raiška |
| Daugialypiai lietimo gestai | Palaiko 2 taškų lietimą, bangos formą galima padidinti arba sumažinti vertikaliai arba horizontaliai |
| Tvirtosios programinės įrangos atnaujinimas | Palaiko atnaujinimą internetu |
| Trigger | Galima naudoti įprastai įprasto Launch laukimo metu. |
| Demo funkcija | Taip |
| Split-screen | Taip |
| Gretinimo dažnis | Vieno kanalo 1G/s, 2 kanalų 500M/s, kelių kanalų 250M/s |
| Įjungimo laikas | apie 16 s |
| Energijos suvartojimas | apie 7,5 W |

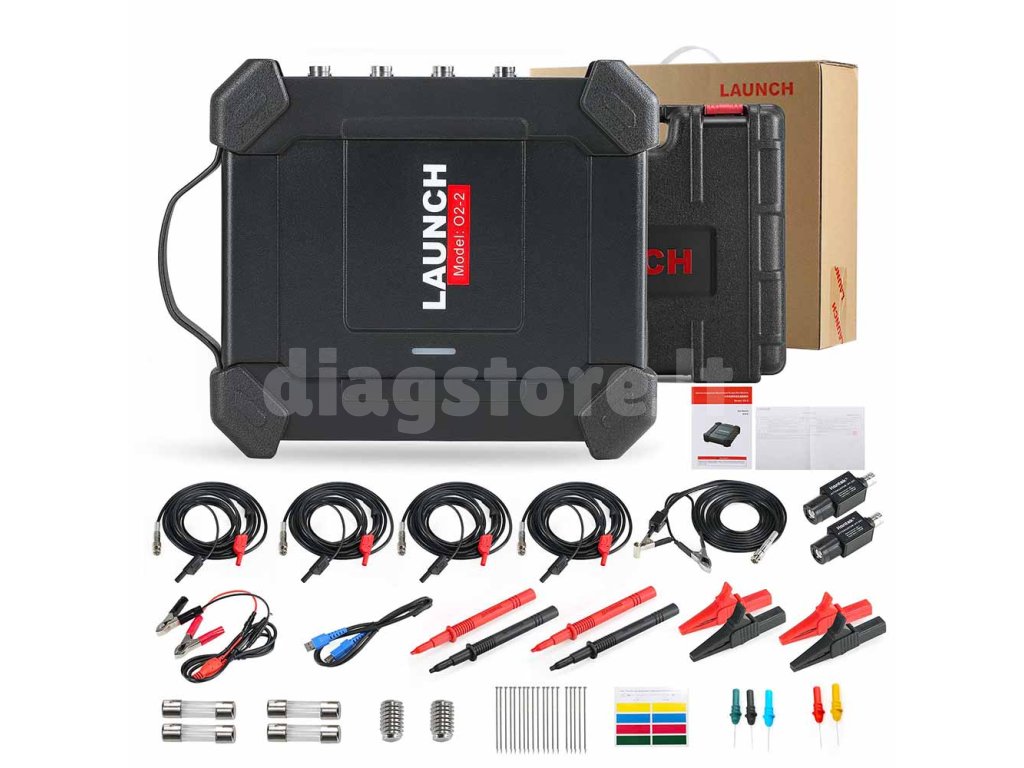

Pakuotės turinys
- Launch O2-2 apimties dėžutė
- HT 30 bandymo linijų (4 vnt.)
- HT25 antrinio uždegimo paėmimo linija
- baterijos spaustuko laidas
- USB kabelis
- HT201 slopintuvas (2 vnt.)
- gnybimo adatos (20 vnt.)
- multimetriniai zondai (2 poros)
- krokodilo spaustukai (2 poros)
- spalvoti 4 moterų zondai (5 vnt.)
- klipso saugikliai 5x20 mm (4 vnt.)
- suktuvo galvutė (2 vnt.)
- naudotojo vadovas
